XYZprinting的新款3d列印機-da Vinci Jr. Pro X+開箱,支援不同材質的第三方列印線材,加熱式平台可提供更高品質的列印效果

XYZprinting (三緯國際)是少數台灣自行研發3D列印機的公司,而這次開箱的da Vinci Jr. Pro X+ 3D列印機是汲取了以往的經驗,所打造出的新款專業3D列印機。da Vinci Jr. Pro X+ 有著多種實用功能,如 : 自動校正、堵料感測、無線列印等,並且支援了第三方線材,當然如果搭配原廠線材還可透過NFC晶片自動帶入列印參數,十分方便。
那麼ATon就來印一些3D模型,看看 XYZprinting 這款 da Vinci Jr. ProX+ 3D 列印機表現如何吧!

開箱 - XYZprinting da Vinci Jr. Pro X+ 3D列印機

XYZprinting 這台 3D 印表機的外箱非常大一箱,建議找個人幫忙搬,打開箱子後,即可看到放在頂部的配件
XYZprinting的新款3d列印機-da Vinci Jr. Pro X+,隨機附有噴頭與進料口清潔組、線材導引管、導管卸除器、鏟子、SD卡等配件

配件部分有著噴頭、進料口清潔組 / 線材導引管 / 導管卸除器 / 鏟子 / SD卡 / 調整工具 / USB線
XYZprinting的新款多功能3D列印機-da Vinci Jr. Pro X+,隨機附有包含噴頭與進料口清潔組、線材導引管、導管卸除器、鏟子、SD卡等配件
多的一組PC膠膜 (共兩張,用於列印平台)
多功能3D列印機-da Vinci Jr. Pro X+,隨機附贈的PC膠膜,用來貼於列印平台上

以及全漢製 180W 電源供應器
XYZprinting的新款多功能3D列印機-da Vinci Jr. Pro X+,是使用台灣大廠全漢製的電源供應器

配件底下就是3D列印機本體,而這就是 da Vinci Jr. Pro X+,正面可看到操作面板以及保護列印品的艙蓋
XYZprinting 今年新款的3d列印機-da Vinci Jr. Pro X+3d列印機,加熱式平台可維持線材溫度,防止物件翹曲,提供ABS等耗材的高品質列印環境

側面有著 XYZprinting 的巨大 Logo
多功能3D列印機-da Vinci Jr. Pro X+,加熱式平台可維持線材溫度,防止物件翹曲,提供ABS等耗材的高品質列印環境

背面可看到兩個風扇進/出風口及第三方線材入口
多功能3D列印機-da Vinci Jr. Pro X+,機器後方可見第三方線材的入口

右側為電源接口與 USB 接口
多功能3D列印機-da Vinci Jr. Pro X+,右側為電源接口與USB接口

打開正面的艙蓋後,即可看到3D列印機內部
多功能3D列印機-da Vinci Jr. Pro X+,打開正面的艙蓋後,即可看到3D列印機內部

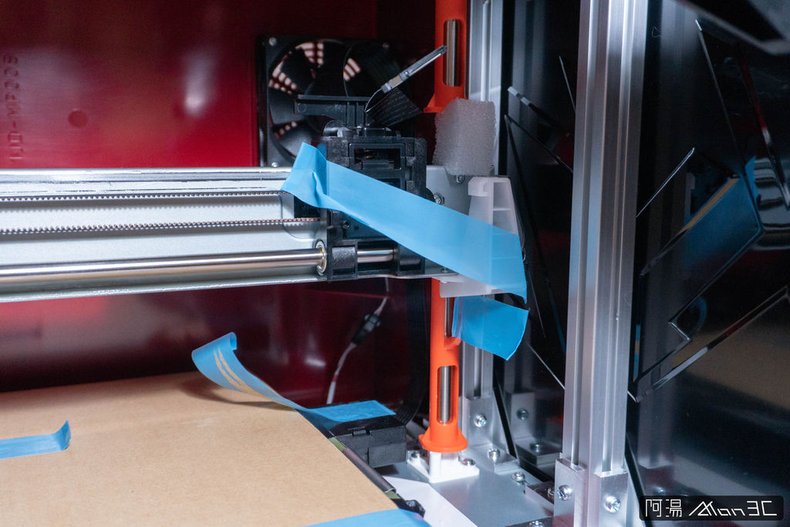

不得不說,XYZprinting 也保護得太周到,熱床上包覆著厚紙板,噴頭組件部分也有多個橘色塑膠套及藍色膠帶固定
多功能3D列印機-da Vinci Jr. Pro X+,內部包裝使用厚紙板、塑膠套保護列印平台與噴頭組件,讓3D列印機不在運送中碰撞

橘色膠套可使列印機體不在運送途中碰撞

多功能3D列印機-da Vinci Jr. Pro X+,內部包裝使用厚紙板、塑膠套保護列印平台與噴頭組件,讓3D列印機不在運送中碰撞

其餘組件也多用了膠帶固定
多功能3D列印機-da Vinci Jr. Pro X+,內部包裝使用厚紙板、塑膠套保護列印平台與噴頭組件,讓3D列印機不在運送中碰撞

在拆掉保護套後,即可安裝噴頭組件,噴頭組件由兩個小風扇、噴頭及校正組件組成
多功能3D列印機-da Vinci Jr. Pro X+,3D列印機噴頭組件由兩個小風扇、噴頭及校正組件組成

多功能3D列印機-da Vinci Jr. Pro X+,3D列印機噴頭組件由兩個小風扇、噴頭及校正組件組成

安裝方式很簡單,按壓扣上 >> 完成

多功能3D列印機-da Vinci Jr. Pro X+,安裝噴頭只須按壓扣上即可完成

多功能3D列印機-da Vinci Jr. Pro X+,安裝噴頭只須按壓扣上即可完成

那麼簡單介紹一下 da Vinci Jr. Pro X+ 的架構

架構 - XYZprinting da Vinci Jr. Pro X+ 3D列印機

da Vinci Jr. Pro X+ 為常見的 XY-Z 架構,機台本身由鋁擠作為機身主體架構,配合鋼板做固定,移動件都由光軸作為導軌。

外層再套上封閉式的塑膠殼防止孩童等人員在列印時接觸到列印組件,如果列印途中不小心打開也有著緊急停機的功能可以防止誤觸
創作者3D列印機-da Vinci Jr. Pro X+,外層使用封閉式設計,可防止孩童在列印時誤觸列印組件

Y軸為熱床,有光軸,列印時平台會隨著Y軸移動。上方的加熱式列印平台為塑膠材質,可拆卸也可彎曲,方便移除列印物。
創作者3D列印機-da Vinci Jr. Pro X+,Y軸的加熱式平台可維持線材溫度,防止物件翹曲,提供ABS等耗材的高品質列印環境

X軸同樣使用光軸作為導軌,整塊X軸都為鋼板成形
多功能3D列印機-da Vinci Jr. Pro X+,X軸也使用光軸為導軌,整塊使用鋼板成形

Z軸由一個步進馬達帶動,兩旁的光軸作為導軌
多功能3D列印機-da Vinci Jr. Pro X+,Z軸由一個步進馬達帶動,兩旁的光軸作為導軌

限位器不是常見的微動開關,而是更為準確的光學限位開關
多功能3D列印機-da Vinci Jr. Pro X+,限位器不是常見的微動開關,而是更為準確的光學限位開關

若使用XYZprinring官方購買的線材是放置於機身內,放置處有NFC晶片,可自動偵測線材殘量與最適合的參數設定。由於噴頭可加熱至260度,線材部分也可支援ABS、金屬PLA等。
多功能3D列印機-da Vinci Jr. Pro X+,原廠線材是放置在機身內,其NFC晶片可自動偵測線材殘量與最合適的參數設定

如果使用第三方(它牌)線材要在機器外自己找地方放好,第三方(它牌)線材則是需要由後方這個孔插入
多功能3D列印機-da Vinci Jr. Pro X+,若使用第三方線材則要放置在機器外,並從機器後方的孔插入

擠出機為遠端送料,就位於原廠線材放置處上方,但我得抱怨一下,這個位置對於右撇子不太友善,因為擠出機的扳手在機箱內,而那個板手還蠻緊的,在進料時需要用左手壓著那個板手,用右手進料,通常右撇子使用者左手的握力都比較弱。

但除了位置之外,這擠出機有個我很喜歡的特點,就是有線材感應器,在沒料或是線材堵料時可即時停止列印減少線材浪費。
多功能3D列印機-da Vinci Jr. Pro X+,內附的線材感應器可在線材堵料時立即停止列印以減少線材浪費

正面的操控面板由按鈕操作,LCD 支持繁體中文顯示,我想這就是使用台灣廠商3D列印機的一大優點,繁體中文呀~

多功能3D列印機-da Vinci Jr. Pro X+,支援繁體中文的LCD控制面板,使用按鈕即可簡易操作

自動調平組件為類似原子筆的結構,由按壓上面這塊白色按鈕彈出,底下有著微動開關用來與列印平台接觸以獲得平台高度資訊。
這設計挺有趣的,一般的3D印表機通常都是用伺服馬達或是噴頭自帶壓力感測器來自動調平,很少使用純機械結構。
多功能3D列印機-da Vinci Jr. Pro X+,自動校正組件為類似原子筆的結構,按壓上面的白色按鈕彈出,底下有著微動開關用來與列印平台接觸以獲得平台高度資訊

而可更換式的噴頭代表著你可以之後升級高硬度噴頭以列印一些較特別的料材,如 : 碳纖維、金屬PLA,或甚至可更換成雷雕頭,就能夠在 3D 列印機上雷雕呢
創作者3D列印機-da Vinci Jr. Pro X+,可選購雷雕列印頭,搭配使用免費雷射軟體XYZ engraver即可將獨特的圖片檔案雕刻至紙板、皮革、木材以及塑膠材質上

切片軟體 - XYZprint

不同於市面上的 3D 列印機,XYZprinting 系列的機種都採用自家研發的切片軟體,並且還提供了雷射雕刻、3D掃描等功能,XYZprint 切片軟體有好有壞,我等等會提
多功能3D列印機-da Vinci Jr. Pro X+,可下載免費的3D列印切片軟體XYZprint,提供了雷射雕刻、3D掃描等功能

打開切片軟體,可發現與其他款開源軟體相似,右側為3D畫面,左側為參數調整,有點像simplify3D。
多功能3D列印機-da Vinci Jr. Pro X+,XYZprinting提供的3D列印切片軟體XYZprint,右側為3D畫面,左側為參數調整

可調整的內部參數很多,但是對於新手可能較有挑戰性,建議使用Default,不用特別變更參數列印即可。
多功能3D列印機-da Vinci Jr. Pro X+,新手可使用3D列印切片軟體XYZprint的Defalt設定,不用變更參數即可列印

除了列印參數,還可在控制面板這裡,控制3D列印機透過 Wi-Fi 或是 USB 來連接,連結 Wi-Fi 後就可以用無線的方式列印。
切片軟體還可以查看3D列印機目前狀態與線材殘量(需使用XYZprinting原廠線材才有監測線材功能)
多功能3D列印機-da Vinci Jr. Pro X+,可選擇使用Wi-Fi無線列印或連接USB列印

切片完成後可透過網路或是USB線連接直接列印,這樣就不用一直去拔SD卡了,非常方便
多功能3D列印機-da Vinci Jr. Pro X+,若使用原廠線材,進到切片軟體XYZprint可查看3D列印機目前的線材殘量

那如果不想用原廠軟體,也可透過CURA去列印,但是你需要找一台電腦透過USB連接3D列印機,並且列印時全程開機。只希望之後能開放讓 XYZprinting 的機種也能吃一般切片軟體的GCODE,多一些可玩性。

列印成果

那麼最後,我們就來看看 XYZprinting da Vinci Jr. Pro X+ 的列印成果吧,首先看到我第一個列印的 XYZ 校正方塊,底面部分很平整,這方塊的XYZ都是完美的20.0*20.0*20.0mm。可見此3D列印機不需要太多初始設定即可列印
da Vinci Jr. Pro X+3d列印機列印成果,列印20X20X20mm的XYZ校正方塊,底面部分很平整
那再來,我列印了這艘小船(3DBenchy),每層都疊得很漂亮,唯獨中間有一點牽絲稍微可惜,後來稍微科普了一下,牽絲為使用PLA材料列印較為常見的現象,可透過簡單加工處理,例如美工刀或打火機處理一下就可以了。
XYZprinting新款多功能3D列印機-da Vinci Jr. Pro X+3d列印機列印成果,列印小船模型,每層都堆疊地很漂亮
XYZprinting新款多功能3D列印機-da Vinci Jr. Pro X+3d列印機列印成果,列印小船模型,每層都堆疊地很漂亮
XYZprinting新款多功能3D列印機-da Vinci Jr. Pro X+3d列印機列印成果,列印小船模型,每層都堆疊地很漂亮

那我也找了幾個模型來列印,例如星際異攻隊裡的 Groot
da Vinci Jr. Pro X+3D列印機列印成果,列印星際異攻隊裡的Groot公仔模型,樹枝間的空隙、樹的凹凸都有呈現出來

XYZprinting 這台 da Vinci Jr. Pro X+ 列印 Groot 的細節處理很到位,樹枝間的空隙、樹的凹凸都有呈現出來
da Vinci Jr. Pro X+3D列印機列印成果,列印星際異攻隊裡的Groot公仔模型,樹枝間的空隙、樹的凹凸都有呈現出來

而之前用其他3D列印機都列印失敗的自製電池充電器透過這台da Vinci Jr. Pro X+也列印成功了

使用ABS材質列印,各層都很精細,支撐材也非常好拆除,且在熱床上塗一些口紅膠後,ABS列印就可完全不翹邊
XYZprinting新款多功能3D列印機列印成果-da Vinci Jr. Pro X+,使用ABS線材列印電池充電器,在加熱式平台上塗一些口紅膠後,就可完全不翹邊
XYZprinting新款多功能3D列印機列印成果-da Vinci Jr. Pro X+,使用ABS線材列印電池充電器,在加熱式平台上塗一些口紅膠後,就可完全不翹邊

XYZprinting新款多功能3D列印機列印成果-da Vinci Jr. Pro X+,使用ABS線材列印電池充電器,在加熱式平台上塗一些口紅膠後,就可完全不翹邊

XYZprinting新款多功能3D列印機列印成果-da Vinci Jr. Pro X+,使用ABS線材列印電池充電器,在加熱式平台上塗一些口紅膠後,就可完全不翹邊

那我也嘗試了一些曲面的列印,例如這個掛勾,不得不說,我用了那麼多款3D列印機印這個掛勾,XYZprinting 這台是印得最細膩漂亮的
多功能3D列印機-da Vinci Jr. Pro X+,列印曲面的掛勾,XYZprinting新款3d列印機列印曲面掛勾表面質感很細膩

而這個電動滑板車的擋泥板也印得很漂亮,圓形曲面很細緻,唯有接觸熱床的部分因周圍邊材而有點小瑕疵而已

多功能3D列印機-da Vinci Jr. Pro X+,XYZprinting新款3d列印機列印電動滑板車的擋泥板,圓形曲面很細緻

XYZprinting今年最新款3D列印機-da Vinci Jr. Pro X+,列印電動滑板車的擋泥板,圓形曲面很細緻



總結

XYZprinting da Vinci Jr. Pro X+ 3D列印機 整體硬體架構很穩固,外在的封閉式保護罩也能有效防止孩童誤觸熱床與列印物,更能在ABS列印時有效保溫。整體的列印操作很簡單,易於上手,特別是加入了無線網路列印,讓列印步驟精簡許多。列印平台的黏性也夠強,PLA 等材料基本上都會黏得很牢固,而ABS等會翹邊的材料只要加點口紅膠就可黏固。

至於列印品質部分,列印的成品精細度你剛剛也看到了,非常的好,列印物底面很工整,外表也很光滑。而且我僅以一般模式列印而已,如果之後列印模式調整為「細緻」想必還能表現得更好。而支撐材部分以原廠軟體切出的支撐材都很好拆卸,不會留下明顯痕跡,以台幣約3萬5的售價來說,XYZprinting da Vinci Jr. Pro X+ 這台3D列印機表現很不錯。雖說這台3D列印機已經大大改善了以往 XYZprinting機型太過封閉的問題(原廠線材、原廠切片軟體等),但個人還是希望 XYZprinting 能夠往更開放一些的方向走,畢竟玩3D列印的人很多都喜歡這裡改改,那裏改改,完整實踐Maker 精神,那麼開放的軟硬體就顯得重要,我很高興至少目前可以使用第三方它牌線材以及CURA切片。

XYZprinting da Vinci Jr. Pro X+ 目前官網的售價為 NT$34,500,是一台很適合創作者來把玩的一台 3D 列印機。而且說實在的,以3萬元來說,有著外殼保護以及台灣三維本土的技術支援,蠻不錯的。

官網資訊請點我

附上官方開箱教學影片:https://bit.ly/2AUMc6f
官方也有圖庫可以使用:https://bit.ly/2UyQ2Zp

本篇文章由XYZprinting邀請撰寫實際體驗心得,喜歡我的觀點還不忘至ATon的FB粉絲團按讚追蹤!
