鋰離子電池,常聽到有人稱它鋰電池、18650等。這東西對於創客來說可是個神器呀,裝上了它,可以讓作品四處走、裝上了它,作品吸睛度+30%。
而鋰電池這東西要怎麼應用在你的作品上呢?請看以下文章

什麼是鋰電池?

鋰電池全名為 : 鋰離子電池 (Lithion-ion Battery) ,而底下又可分為 鋰離子電池 以及 鋰聚合物電池

而原本鋰電池其實不是指這些充電電池,而是鈕扣電池的其中一種。
不過由於這東西不如鋰離子電池有名,所以久而久之,我們所稱的鋰電池就成了鋰離子電池。
undefined

那我們平時講的什麼 18650 / 20700 / 21700 又是什麼呢? 這些編號為鋰電池的編號,其代表意義如下
NCR是廠商代號,如國際牌、三洋就是以NCR開頭,而三星以INR....
18為直徑,單位是mm
65為長度,單位是mm
0代表圓柱體,不過通常鋰離子電池都是圓柱體就是XD
GA為產品編號

而其他的常用電池還有 21700、20700、14450 等...

鋰電池原理

那接下來談談鋰電池的原理:

鋰電池是一種充電電池,內部由許多化學物質組成,而使用鋰電池有幾項要點

1. 充電

2. 放電

3. 別讓它爆炸



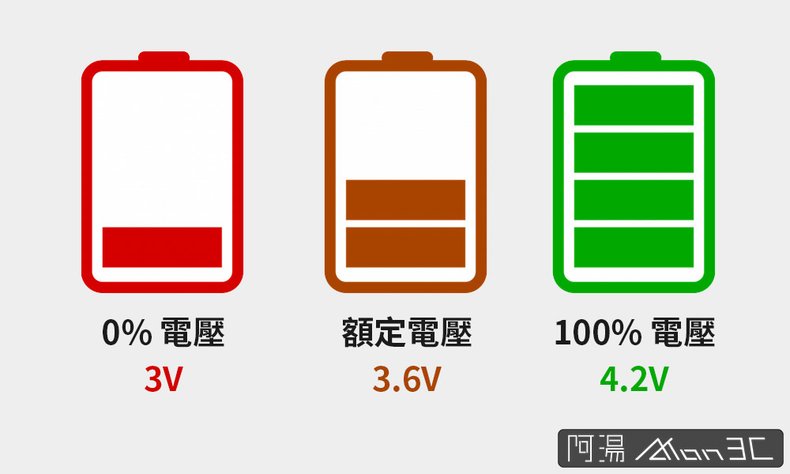

而先來講充電部分,而講到充電又得先講它的電量,鋰電池的電量最簡單就是看它的電壓,以最被廣泛使用的鋰電池18650來說,正常電壓範圍為3.6~4.2v,3.6v為電量0%,4.2v為電量100%,簡單來說電壓越高,存有電量百分比越高。


而低於3V,就是過度放電,此時如要充電,需要用低電流充電,等到3V時才能繼續使用,不過如果你有做好電池保護,電池是不會低於3V的。
另外低於3V後,如果你還白目繼續使用,等到電池低於2.X (此電壓依溫度而定) 這顆電池就廢了。

而高於4.2V,就是過度充電,如果你沒有做電池保護,依然繼續充電的話... 過不久電池就會炸了。

簡單來說,過度充電 (高於4.2V) >> 炸,過度放電 (低於2.XV) >> 電池廢了。

而說到充電,又不得不提到鋰電池的充放電曲線 :

鋰電池充電主要分為兩階段 : 恆電流充電 > 恆電壓充電
在電量 ~< 80%時,這階段都是恆電流充電,隨著電流的灌入,電池的電量 / 電壓隨之上升,等到 ~> 80% 時進入恆電壓充電,此時電流開始下降,而電壓維持在4.2V左右,最後等到充電電流 < 0.1C 時 ( C通常為電池標的XX mAh 的 XX ),充電停止。

undefined

而你可以發現,電壓與電量百分並非線性關係,所以前面才提到,用電壓判斷電量只是個大概。

如果以上的充放電曲線你完全看不懂,那沒關係,畢竟不是每個人都學電的,看看就好。

那你說該怎麼讓我使用時不會炸掉或是讓電池報廢呢? 請看下面章節

如何保護鋰電池 ?

這裡說的保護並非拿一堆盾牌守護鋰電池,而是保護電池不要 過充 & 過放,那如何做到? 答案是 保護板

而保護板的功用就是
1. 避免過充、過放
2. 避免過電流充電、放電

在裝有鋰電池的產品中一定有 保護板 or 充放電控制IC 的存在,不然你的手機、筆電早就炸了。
所以不要再說手機、筆電插著到100%不拔掉會怎麼樣了。
(之後再另開章節講解)

那要怎麼應用這東東到鋰電池上呢?

鋰電池組

以上提到了 鋰電池、保護板,那這些要怎麼做成鋰電池組呢?

我們先釐清,鋰電池組要幹嘛?

放電? 是,且因為鋰電池電壓為浮動的,你還需要一個電壓轉換電路 (DC-DC)
充電? 是,但又分為你的充電要由外部控制還是電池組控制,這裡就假設放在鋰電池組控制吧!
電量顯示? 通常要

所以要組成電池組,你需要以下零件 鋰電池、保護板、充電電路、DC-DC

那鋰電池又可以串並聯,串聯增加電壓,並聯增加輸出電流,而把這些結合起來,就是鋰電池組 (圖片引用自淘寶)


所以我們要如何實做呢? 改天再談吧! 好累呀XD
