Zenfone 6 螢幕PWM.jpg

之前,ATon發布了 Zenfone 6 的評測 「評測。開箱」ASUS Zenfone 6 zs630kl - 翻出了點不一樣

其中有提到 Zenfone 6 可能有 PWM 閃頻問題,而進而引發一系列的討論,
引述當時的話語 :

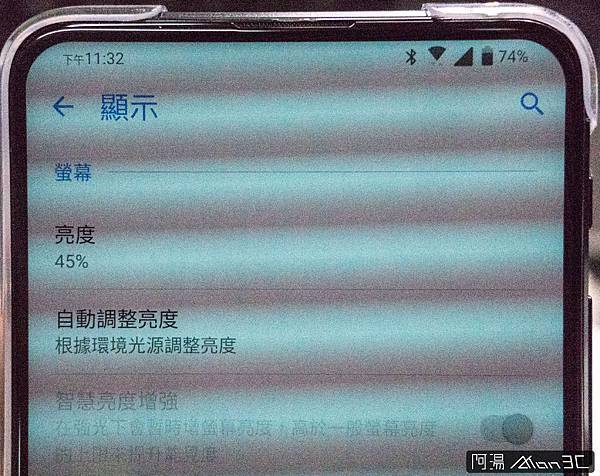

另外想必很多人蠻關心的就是閃頻問題,畢竟OLED 會閃頻,而LCD比較能夠做到不閃,然而令人失望的是,經ATon簡單的快門測試法,初步推測 Zenfone 6 在亮度60%以下時,會啟用PWM調光

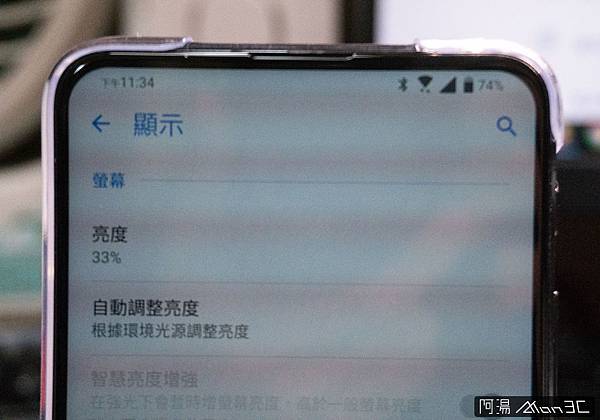

(快門1/500秒) / (快門1/4000秒)

那麼底下就有客官留言了 :

LCD+LED backlight也能PWM?作者把LCD跟AMOLED搞混了吧?你照片中的橫向條紋,不是PWM造成的,是LCD掃描的frame frequency與室內日光燈的閃爍頻率的干涉而成,用鎢絲燈泡或是在日光下就不會有干涉條紋了。請修正,勿誤導讀者。

那針對這部分,ATon 借到了儀器,針對螢幕的PWM閃爍做了些測試,測量方法如下 :
示波器 (小Q示波器,這名子看起來不太靠普XD) 連接矽光二極體感測器,將感測器用黑色膠帶黏到螢幕上,避免其他光線干擾,進行波型量測。

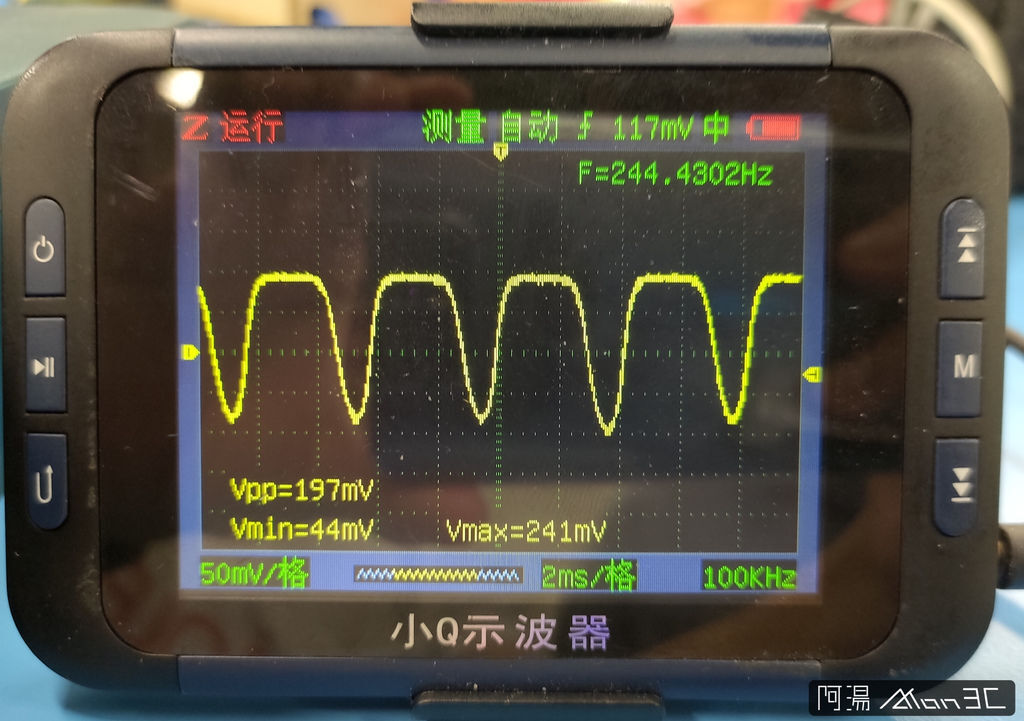

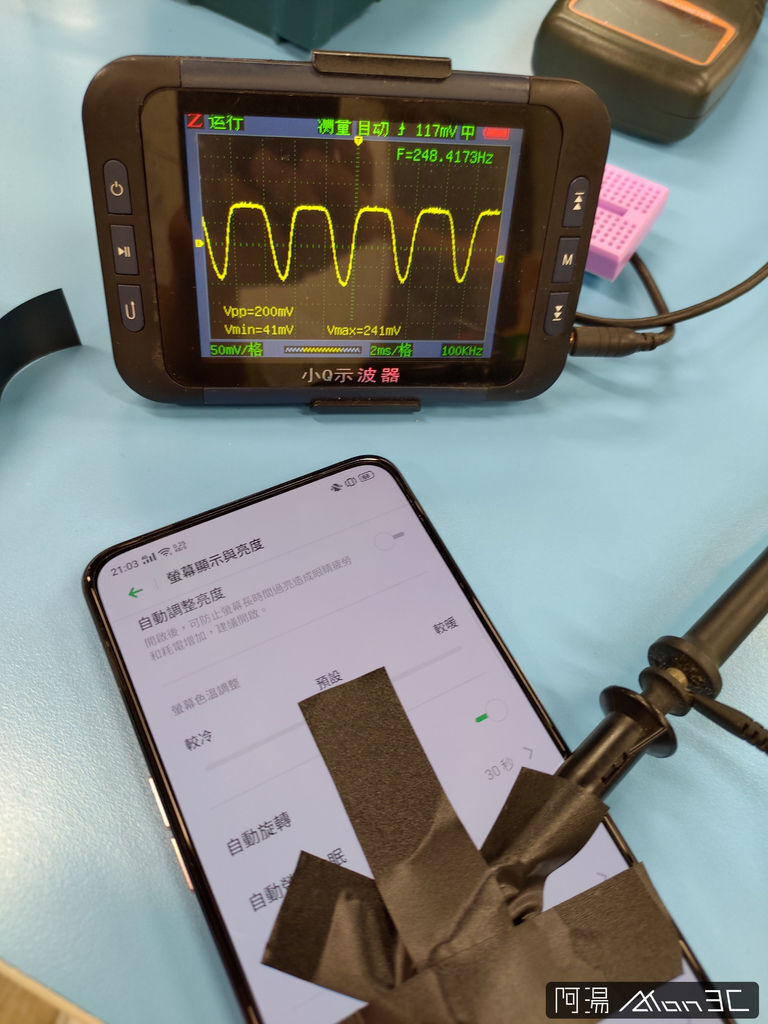

首先,以OPPO RENO以低亮度並關閉DC調光進行測試 (OPPO RENO為AMOLED螢幕,閃爍頻率確定為200~300Hz) ,可看到明顯的PWM調光波型

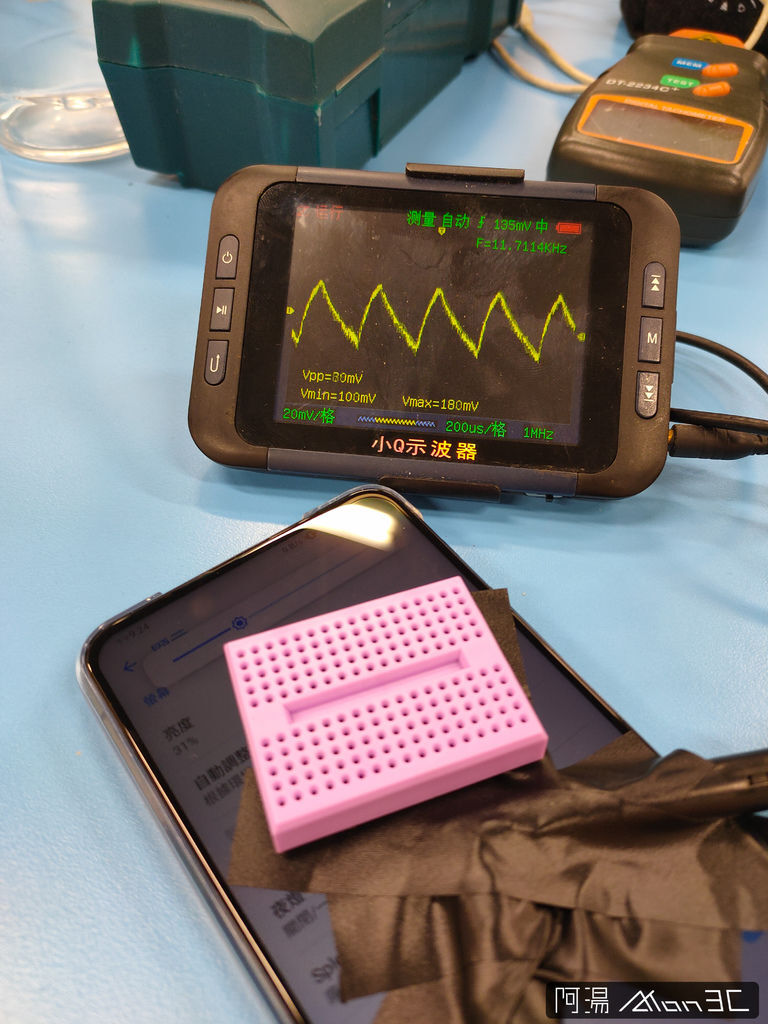

那麼基本上已經確定此種測量方式是可用的,因此將感測器移至 Zenfone 6 上,可看到,在亮度29%下,可見有脈波成形,頻率為 2.5kHz

進一步放大波型來看,可看到類似三角波的鋸齒波,而之所以看到的不是PWM的方波,而是鋸齒波是因為我手上這顆矽光二極體並不是高級品,他的響應時間較長,RC較大,所以才會出現電容濾波的波型。(而此時的頻率因示波器等級較低,故顯示錯誤,如果依據每格的時間200μS來算,頻率約為 2343Hz )

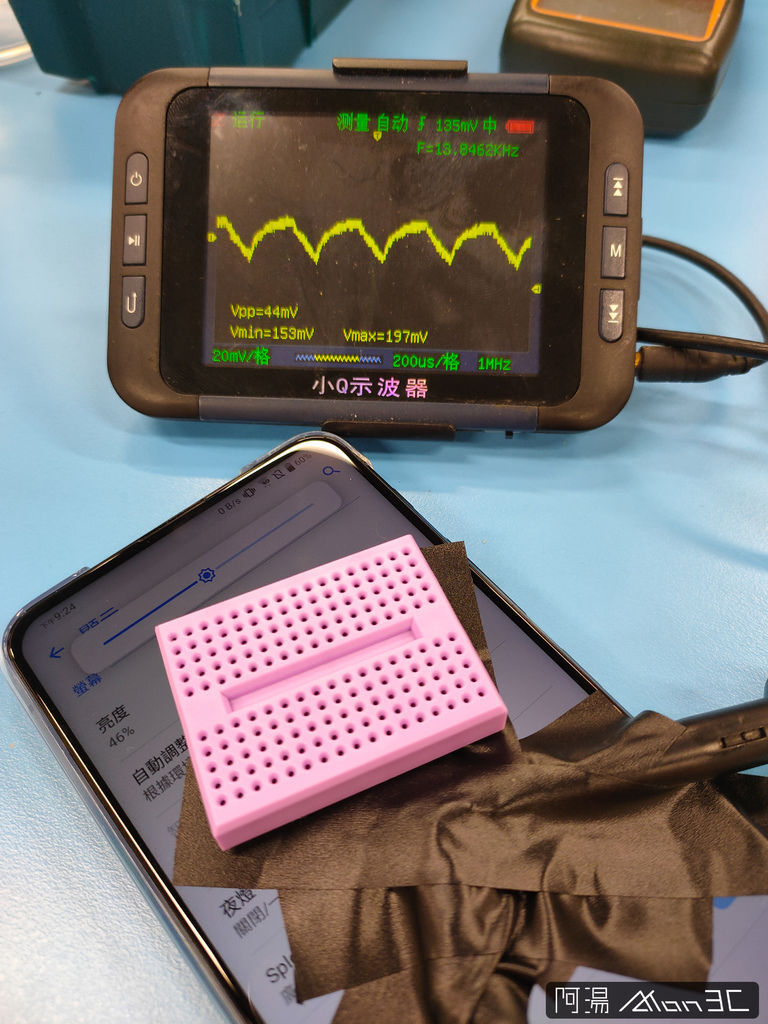

且波型的鋒對鋒值會隨著亮度的提升而降低,進一步確認這是螢幕產生出的波型,非單純雜訊

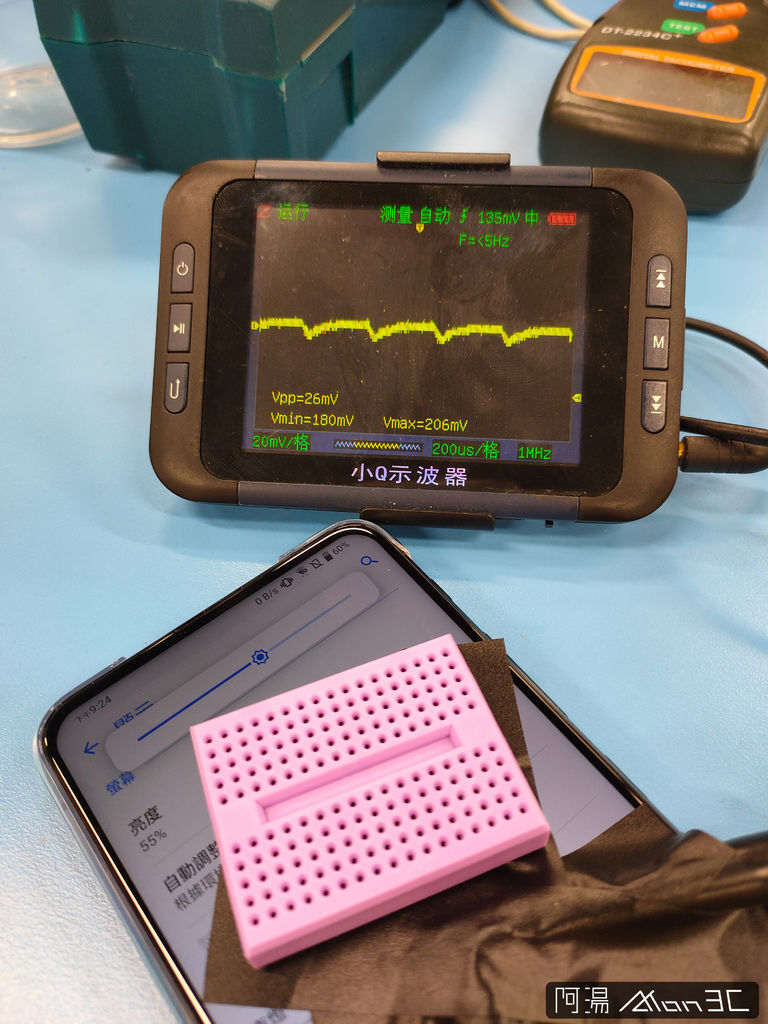

最後在亮度約 60% 時會呈現平整的波型,也就是無PWM。


由此可確認,Zenfone 6 為PWM調光,調光頻率約為 2343Hz ,與 Zenfone 5 的調光頻率接近。
而這是否會影響 Zenfone 6 值不值得買? 我認為不會,我自己的下一支手機沒意外就是他了XD 我認為Zenfone 6 還是一支很棒的手機。
尤其 OLED 手機閃爍頻率通常多為 250Hz 左右,Zenfone 6 則是以 2.5K 閃爍,所以別太擔憂,最好的護眼方式就是少用3C產品,多多看看大自然。

最後加個免責聲明 : 此台示波器並非專業級示波器,但是依據Reno的量測結果,估計是可用的,如您有任何建議歡迎下方留言討論。
